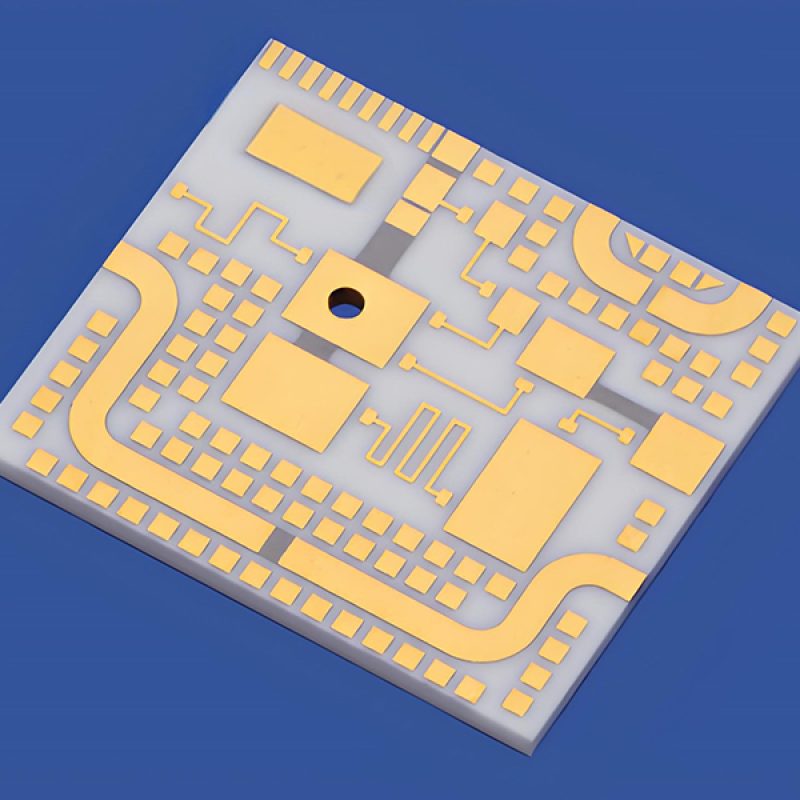

陶瓷基板金属化

陶瓷基板金属化应用领域​​
在高温、高频、高功率场景中，陶瓷基板金属化技术通过精密金属电路与陶瓷基底结合，成为关键支撑技术，主要应用于：

​​1. 电力电子（主导市场）​​

• ​​IGBT/DBC模块​​：氧化铝（Al₂O₃）或氮化铝（AlN）基板表面覆铜（120-300μm），支撑＞1000A电流，导热＞24W/(m·K)，应用于新能源汽车电控与光伏逆变器
• ​​IPM模块​​：金属化层实现多芯片互联，耐受＞150℃结温（例：三菱第7代IPM采用AlN+铜柱阵列）

​​2. 射频微波（高频场景）​​

• ​​5G基站GaN PA​​：氮化铝基板金镀层（5-20μm）替代传统PCB，降低介电损耗（tanδ＜0.001），工作频率覆盖28/39GHz毫米波
• ​​相控阵雷达T/R组件​​：氧化铍（BeO）金属化基板解决高功率密度散热，热膨胀系数匹配GaAs芯片（CTE 6.5ppm/K）

​​3. 光电与传感（精密互联）​​

• ​​激光器BAR条焊接​​：陶瓷载板金锡共晶焊，热阻＜0.3K/W（例：通快3kW半导体激光器）
• ​​MEMS压力传感器​​：氧化锆(ZrO₂)金属化密封环实现晶圆级气密封装，漏率＜10⁻⁸mbar·L/s

​​4. 先进封装（新兴领域）​​

• ​​车载激光雷达​​：LTCC基板银浆金属化整合收发模块，线膨胀差＜2ppm/℃（避免热失效）
• ​​量子计算芯片​​：超导电路氧化铝金属化基板，表面粗糙度＜50nm（降低微波损耗）

​​技术价值点​​：金属化层通过控制界面微观结构（例：Mo-Mn过渡层），实现＞50N/mm的铜-陶瓷结合强度，在-55℃~850℃热循环中保持电气连通性，为极端环境电子系统提供底层保障。
